二酸化炭素排出量削減へ大きく貢献する高性能DCモーター採用
セントラル換気システム『DCエンジェル』
製品紹介／特徴

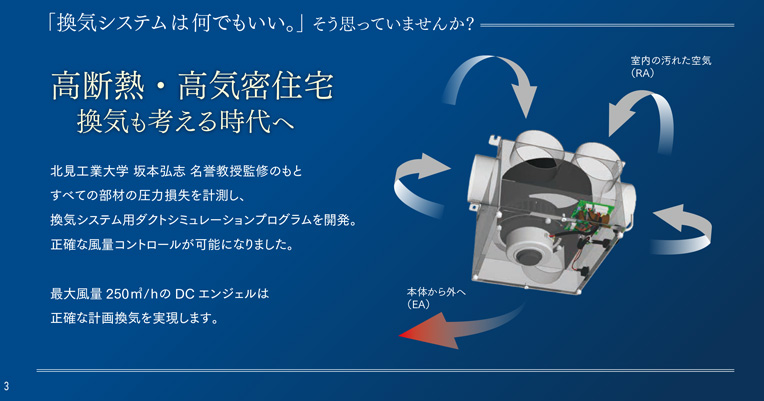

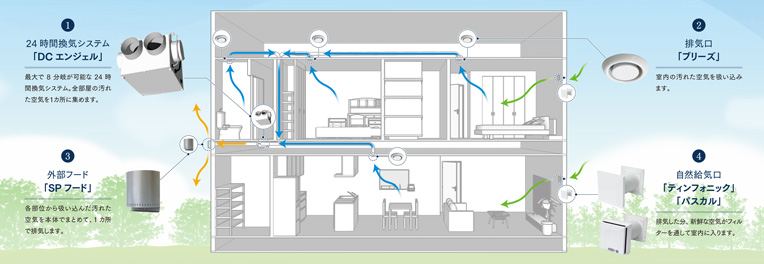

排気型24時間セントラル換気システムです。北見工業大学流体工学研究室との共同開発品で生まれた、高性能DCモーター採用の省エネ換気ファンです。ACモーター仕様の換気システムと比べ、50%以上の省エネを達成し、二酸化炭素の排出量削減へ大きく貢献します。このHiパワー、コンパクト、サイレントFan「DCエンジェル」は、さらに使い易さ追求するため、モーターを外してメンテナンスできるようにしました。
- 60m3/h-160m3/h(20-90Pa時)驚異の静圧で換気量を確保します
- 最小13dBと極めて静かな運転音です
- 最小50円/月は毎月の電気代がわずかです
- 無段階切り替えで最適な位置で設定できます
- 完璧な換気システム設計が誰にでも可能です
- メンテナンスし易いモーター取り外し構造
- 標準4ヵ所排気で3方向に配管できます
- 合理的設計でより安価です
住宅金融支援機構（旧住宅金融公庫）の換気設備割増融資（50万）適合機種
| 品名 | DCエンジェル |
|---|---|
| 定格電圧 | AC100V |
| 定格周波数 | 50/60Hz |
| 消費電力 | 3-19W |
| 騒音 | 13-32db |
| 質量 | 3.8kg |
| 風量 | 250m3/h／15pa時：65m3/h／70pa時：200m3/h |
| 運転切替 | 無段階（6レベル表示） |
| 寸法（高×幅×奥） | 230×260×155mm(ダクト接続部、突起部含まず) |
能力
| 特性表 | 最大風量 （m3/h） |
有効換気量 （m3/h） |
静圧 （Pa） |
消費電力 （W） |
騒音 （dB） |
質量 （kg） |
適用ダクト呼び径 （mm） |
|---|---|---|---|---|---|---|---|
| 1（Min） | 100 | 65 | 15 | 2.7 | 13 | 3.8 | 吸気口 φ90 排気口 φ100 |
| 2 | 130 | 70 | 30 | 3.6 | 16 | ||
| 3 | 155 | 105 | 40 | 5.7 | 24 | ||
| 4 | 190 | 132 | 50 | 6.3 | 25 | ||
| 5 | 220 | 165 | 60 | 12.8 | 29 | ||
| 6（Max） | 250 | 200 | 70 | 19.3 | 32 |
- ※消費電力は有効換気時の値です。
- ※騒音は無響音室における有効換気時の値であり、測定位置は下方1mの値です。
- ※数値は測定値であり、性能を保証するものではありません。
CO2排出量比較
比消費電力
電気料金比較
- 第3種 DCエンジェル
- 0.010kWh×24h×360日＝86.4kWh×22円＝1,900円/年
- 第1種 ACファン
- 0.085kWh×24h×360日＝734.4kWh×22円＝16,160円/年
DCエンジェルは第1種ACファンに比べ年間14,260円もお得になります。
電気代の目安単価は1kWh＝22円（税込・全国10電力会社平均）で計算。
この単価は標準的な家庭の月間使用量（295kWh/月）の場合であり、ご家庭の月間総消費電力量により単価は異なります。
高性能省エネDCモーター
モーター交換可能ユニット
B5判ボックスの軽量ボディー
無段切替コントローラー
最小13dBの静音性を実現
延長コントローラーケーブル5m
| 品名 | 価格 |
|---|---|
| DCエンジェル |  130,900円（税抜119,000円）／台 |

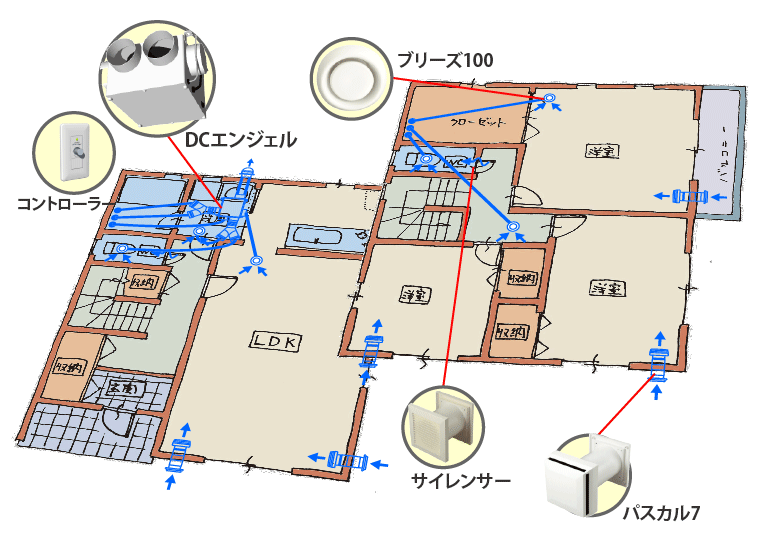

参考システム例
参考システム価格
| 品名 | 希望小売単価（税抜） | 個数 | 希望小売合計（税抜） |
|---|---|---|---|
| DCエンジェル | 119,000円 | 1 | 119,000円 |
| パスカル7 | 8,500円 | 5 | 42,500円 |
| 断熱フレームプレート | 2,500円 | 5 | 12,500円 |
| パイプセイバー | 880円 | 3 | 2,640円 |
| サイレンサー | 6,100円 | 2 | 12,200円 |
| ブリーズ100 | 2,400円 | 6 | 14,400円 |
| ブリーズキャップ | 2,400円 | 6 | 14,400円 |
| WTフレキダクト90φ(15m) | 15,000円 | 2 | 30,000円 |
| ISO断熱フレキダクト90φ(10m) | 26,500円 | 2 | 53,000円 |
| ニップル90φ | 1,100円 | 3 | 3,300円 |
| SX消音断熱フレキダク125φ-100φ(1m) | 14,300円 | 1 | 14,300円 |
| Y字管90 | 4,000円 | 2 | 8,000円 |
| Y字ニップル94φ | 1,800円 | 2 | 3,600円 |
| スパイラル管125 | 1,100円 | 1 | 1,100円 |
| 丸型フード縦ルーバー125φ | 6,600円 | 1 | 6,600円 |
| インシュロックバンド(30本) | 8,800円 | 1 | 8,800円 |
| 樹脂製吊バンド(10m) | 2,350円 | 1 | 2,350円 |
| ジョイントテープ(20m) | 1,350円 | 1 | 1,350円 |
| 合計 | 350,040円 | ||
上記システム例には局所換気、工事費は含みません。
算出条件 延べ床面積 140m2天井高さ2.4m
