高性能顕熱型第1種換気システム「DOMEO 210」
製品紹介／特徴
高効率の対交流型熱交換素子により 顕熱交換効率92％の熱回収を行う第一種熱交換換気システムです。業務向けの高級機種に多く採用されている「自動バイパス機能」を標準搭載。自動涼房負荷軽減機能(ナイトパージ)により夏の省エネにも効果を発揮します。自動制御による「デフロスト機能」も標準搭載し、寒冷地の省エネにも効果的です。
- 熱交換換気で重要なメンテナンスに配慮し、工具不要でフィルターの清掃や交換が可能
- スペインS&P社DCモーター採用により低消費電力を実現
- 汚れた空気との交わりが極めて少なく(有効換気率97％)安全性が高い顕熱交換素子
- PM2.5対応高性能フィルター(OA側標準)
- 北見工業大学坂本弘志(流体工学)名誉教授監修のオリジナルダクトシステムで、必要換気量を確保すると共に現場に最も適した換気計画を提案
ZEH（ネットゼロエネルギーハウス）対応機種
熱交換効率92パーセント
排気(EA) 熱を再利用することで、冷暖房費を削減します。屋外に排出される空気(EA) から熱を回収し、外気(OA) の新鮮な空気に熱だけを受け渡して室内に届ける顕熱式。その熱交換効率は国内トップクラスの92％で省エネ性の非常に高いセントラル換気システムです。
顕熱交換式と全熱交換式の違い
- 顕熱交換式 熱交換素子に湿気は通さない樹脂膜を使用し、温度（顕熱）だけを交換します。
- 全熱交換式 熱交換素子に湿気を通す素材の膜を使用し、温度（顕熱）と一緒に湿度（潜熱）も交換します。
DOMEO 210の特徴は、排気(EA) と給気(SA) が混ざらない顕熱式で、きれいな空気だけを室内に給気できる点にあります。室内のCO2、花粉、ウイルス、トイレの臭気等が新鮮な外気に混ざることはなく、完全に隔離されるため、浴室やトイレに別途換気扇を用意する必要がありません。
また、素子の接触面積が広い6 角形状（対交流型）は、4 角形状（直交流型）より高い割合、より安定した熱交換が可能で、全体のランニングコストを抑えたシステム換気が可能です。
バイパス機能標準搭載
夏時期、室温が外気よりも高い状況の際に熱交換を行うと、外気より高い温度の新鮮空気が室内に給気され、室内の温度を上げてしまう結果になります。
無駄な室温上昇を避けるため、D0MEO 210は室内の暖まった空気が熱交換素子に入らないよう自動的にシャッターが閉じ、熱交換を行わないバイパスモードに切り替る機能を持っています。暑い夏でも夜から朝にかけて涼しい外気を取り入れ、日中でも涼しく快適に生活できる最新換気システムに欠かせない省エネ機能です。
バイパス機能はセンサで各温度を感知し、自動的に作動します。（作動には一定の条件が必要です）
自動制御によるデフロスト機能（凍結防止）
寒冷地では熱交換換気の素子が凍結する可能性があります。（換気量の低下や素子を痛める原因となります）D0MEO 210は素子の凍結を避けるため、ダクトヒーターなど大きな電力を消費する方法ではなく、室内から排気を行う際の熱を利用してデフロストを行います。より省エネ効果を高めるために、自動制御を行っています。
簡単フィルターメンテナンス
表カバーを開けるだけで簡単にメンテナンスできます。標準ではEA側に花粉対応フィルター、OA側にPM2.5 対応フィルターを用意しました。フィルターの清掃、交換だけでいつも新鮮な空気を室内に届けます。
・D0MEO 210 左専用標準フィルターは、アレルギーの原因となる花粉を低減し、排気される空気をろ過、室外へと運びます。空気中の花粉、ホコリ、砂、小さな虫などを93％捕集し、
素子への汚れを防止します。
※ 空気中の微粒子(PM2.5) は取り除けません。花粉を含むPM10 程度の粒子を低減できます。
・D0MEO 210 右専用標準フィルターは、
外気の微粒子(PM2.5) は取り除く高性能フィルターです。PM2.5 対応フィルターの髙い捕集率は、その性能で90% 以上のPM2.5 程度の微粒子を捕集します。
PM2.5 をはじめとした空気中に浮遊する粒子状物質の吸引リスクの低減に効果的です。
※ 空気中の微粒子全てを取り除くわけではありません。 PM2.5フィルターを使うことでお部屋に侵入するPM2.5 を低減できます。※PM2.5 とは大気中に浮遊する粒子状物質のうちでも粒径2.5マイクロメートル以下の微小粒子状物質のことを指します。
本体カバー開口写真
風量コントロール
ダイヤルによる9段階風量切替が可能で、住宅に合わせた最適な風量位置を設定できます。また、外部のコントローラーは強・中・弱の3 段切替が可能で、手軽な操作ができます。手動でバイパス操作も可能で、手軽に変更できます。フィルター交換アラーム搭載です。
コントローラー操作
風量切替
コントローラー
軽量ユニット構造と省電力DC モーター
熱交換換気の施工では、重さが課題です。しかし、DOMEOはわずか15kgの重量で、一人でも簡単に施工できます。ユニットのほとんどがEPS発泡樹脂で覆われ、カバーもABS樹脂です。また、EC モーターは、耐久性、省エネ、風量、ハイパワー、低騒音等の基本性能において、他社を大きく凌ぐ次世代モーターです。
※EC モーターとは直流モーター（DC モーター）を更に改良したアウターローター式電子整流直流モーターです。
DOMEO 210施工説明動画(左)と製品紹介動画(右)
信頼ある換気設計
1994年より弊社は、セントラルダクト方式の第三種換気を販売しており、必要換気量確保への強いこだわりを持っています。
機械換気の最も重要な役割は生活に必要な換気を計画的に行う事です。換気がなければ熱エネルギーロスは少なくなり、温熱環境としては有利に働きますが、室内の空気汚染は深刻になります。熱交換も重要な機能ですが、換気システムにとって換気量を確保する事は最も重要な役割です。
D0MEO 210の換気性能はもちろんですが、弊社が長年研究し蓄積してきたダクト・分岐管・給排気グリル・外部フードなど様々な部材を検証し、構築している技術理論を基に、最適のシミュレーションでご提案します。
北見工業大学坂本弘志（流体工学）名誉教授監修によるこのシミュレーションは、必要な場所に必要な換気を行うダクト式換気システムの根幹を支える技術理論です。
また、DOMEO 210は、ドイツパッシブハウス研究所にて熱交換効率87%の認定を受けています。
| 型式 | DOMEO 210 FL |
|---|---|
| 定格電圧 | 単相 200V |
| 周波数 | 50/60Hz |

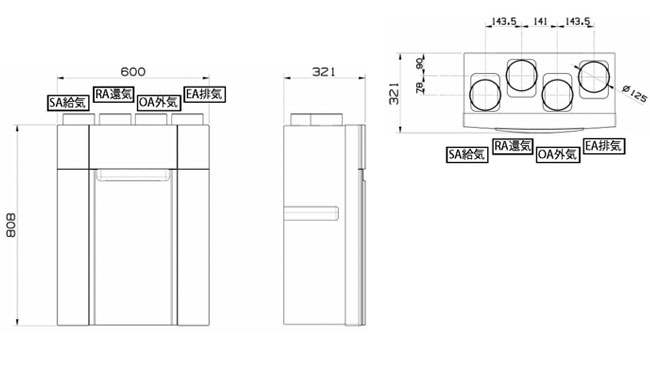

| 外径寸法（幅×高×奥) | 600×853×321mm(取付金具含む) 切替スイッチ 105×80×43mm |
| 風量 | 80-230m3/h／100Pa時：200m3/h |
| 消費電力 | 16.4-84.6W |
| 騒音 | 37.9-48.7dB |
| 重量 | 15kg（付属品含まず) |
| モーター | ECモーター（高性能DCモーター) |
| 材質 | 本体 ABS樹脂+断熱材EPS発泡+他 / 素子 ポリエチレン(対向流) |
| 機能 | デフロスト機能、バイパス回路搭載 |
| フィルター性能 | 標準左側：PM2.5対応、標準右側：花粉対応 |
| 適合ダクト | φ125mm（レデューサー使用でφ150mm） |
| 熱交換効率 | 最大92% |
| 有効換気量率 | 97% |
| ドレン管寸法 | 25mm |
| 付属品 | 背面金具、ビス、ドレン管、取扱説明書、施工説明書、保証書、開度ゲージ |
| スペイン製 |
| 品名 | 価格 |
|---|---|
| D0MEO 210 FL | 680,000円（税抜価格） |
参考システム価格
| 品名 | 希望小売単価（税抜） | 個数 | 希望小売合計（税抜） |
|---|---|---|---|
| 熱交換換気D0MEO 210（顕熱） | 680,000円 | 1 | 680,000円 |
| ブリーズ100 | 2,400円 | 6 | 14,400円 |
| サプライ125 | 3,300円 | 4 | 13,200円 | キャップ100 | 2,400円 | 6 | 14,400円 | キャップ125 | 3,100円 | 4 | 12,400円 |
| WTフレキダクト90φ(15m) | 15,000円 | 2 | 30,000円 |
| WTフレキダクト125φ(15m) | 18,300円 | 2 | 36,600円 |
| ISO断熱フレキダクト125φ(10m) | 32,000円 | 2 | 64,000円 |
| ニップル90φ | 1,100円 | 2 | 2,200円 |
| SX消音断熱フレキダク125φ(1m) | 12,200円 | 4 | 48,800円 |
| 樹脂Y字管90 | 4,000円 | 2 | 8,000円 |
| 樹脂Y字管125 | 2,400円 | 2 | 4,800円 |
| T字管125×125 | 4,800円 | 1 | 4,800円 |
| 断熱T字管125×125 | 8,000円 | 1 | 8,000円 |
| 断熱Y字管125×125 | 9,000円 | 2 | 18,000円 |
| スパイラル管125(0.3m) | 1,100円 | 2 | 2,200円 |
| SPフード125 | 12,000円 | 2 | 24,000円 |
| インシュロックバンド(30本) | 8,800円 | 2 | 17,600円 |
| 樹脂製吊バンド(10m) | 2,350円 | 2 | 4,700円 |
| ジョイントテープ(25m) | 1,350円 | 2 | 2,700円 |
| アルミテープ(50m) | 3,850円 | 1 | 3,850円 |
| フレキバンドφ115～155用 | 860円 | 4 | 3,440円 |
| アーチホルダー | 2,800円 | 10 | 28,000円 |
| 合計 | 881,090円 | ||
上記システム例には局所換気、工事費は含みません。
算出条件 延べ床面積 120m2天井高さ2.4m
